SX-JTJDX数字程控交换机

SX-JTJDX数字程控交换机  采用“IP&TDM+IOT”设计理念,是新一代IPPBX融合通讯设备。在业务上融合了模拟用户、IP用户、专用分机、模拟环路、E1中继、VoIP中继、录音模块等各类接口,配置灵活。设备单框最大容量支持256模拟用户/1024IP用户混合通讯,通过数据总线或光纤组网,可扩容至8192模拟用户容量组网接入。

  • 产品功能特点
  • 产品技术规格

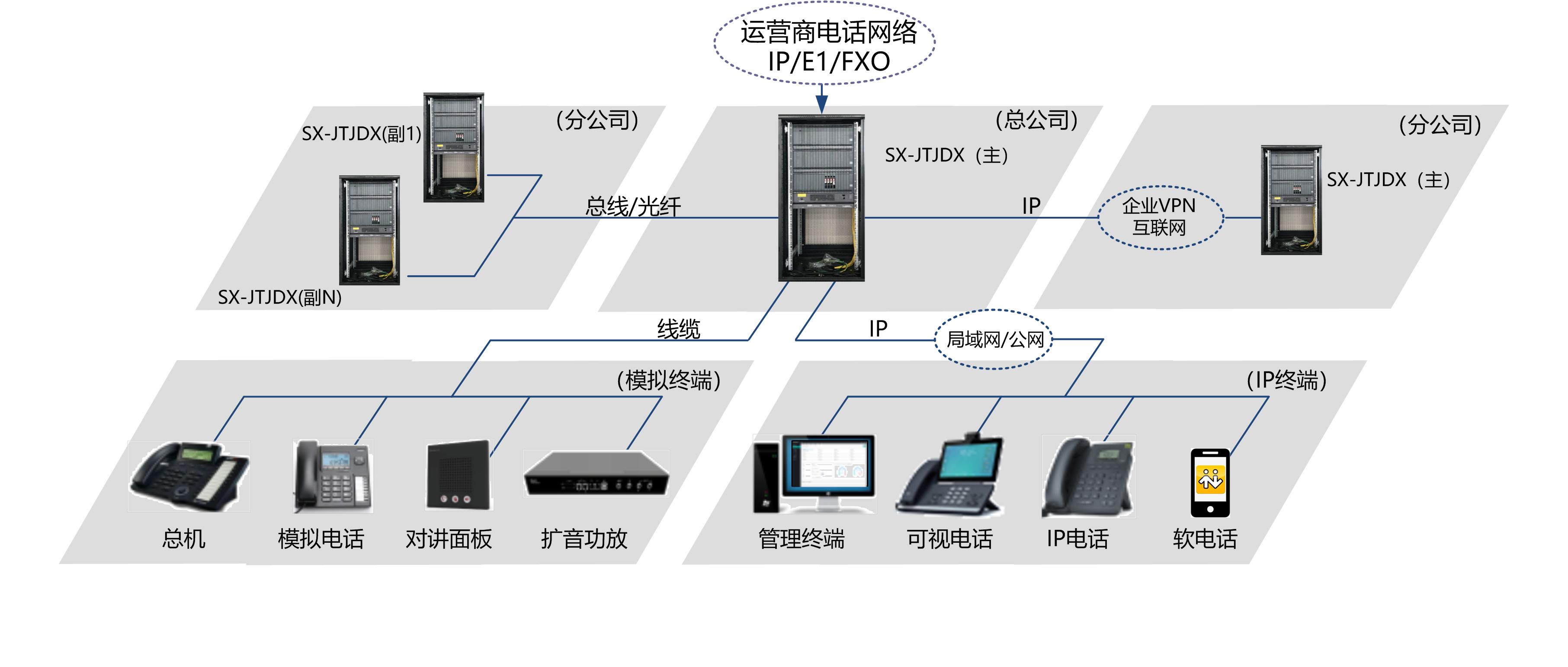

  • 组网方案设计及特色


SX9000 U5


功能特点


    板卡式设计

      整机采用板卡式设计,支持主控、电源冗余1+1热备份,具备独立录音/留言插槽,

      单框可提供不少于16个业务板卡混插;

    多方式扩容

      整机可通过多级级联总线、光纤拉远适应各种场景组网可扩至4096门。

    断电恢复

      当发生设备断电重启,即时保护电池失效下,原有配置参数仍能恢复,保证设备自

      动恢复运行;

    业务功能

      语音导航、电话彩铃、呼叫转移、不等位弹边、缩位拨号、语音专线、呼叫等待、

      交替通话、来电转接、总机组、同组代答、热线电话、话务计费、统计、导入、导

      出、一号双机、移固一体、外转内转接、会议电话、发言权限、强拆、强插、免打

      扰、紧急求助、一键报警、叫醒服务、电话通讯录、黑白名单、呼叫权限、三方通

      话、录音留言、话务软坐席等;

    配置管理

      支持串口、网口连接、版本升级、配置初始化、配置导入导出、配置备份、系统操

      作、报警日志记录、账号权限管理;

    电源管理

      专用电源有电压检测、电流检测、温度检测、自动风扇功能,内置显示屏便于观察,

      有正常工作、输出欠压、输入过压、输出过压、工作超温等状态指示灯。

    数字中继

      数字中继板卡提供1-4 个中继通道选配,单机可提供至128 E1,可提供不同

      令协议接入,如 NO.1、NO.7、PRI 等,板卡面板提供每一路链路状态灯和板

      行灯便于查看。

    E1、VoIP、FXO、 E&M、磁石等中继模式  ;

■    内置无限制层数语音导航、个性彩铃 ;

■    座机移动电话绑定,离位电话不漏接 ;

■    总机夜服设置,自动切换接听电话 ;

■    黑、白名单管理,支持批量导入 ;

■    话务管理配置,支持串口/网口连接 ;

■    会议召集,PC坐席一键呼叫 ;

■    智能总机组,智能代接策略设定;

    整机配置

      4096容量(中继+用户)

      主控支持1+1冗余热备

      电源支持1+1冗余热备

      支持多种中继类型:

       - E1接口

       - VoIP接口

       - FXO接口

       - E&M接口

      支持用户类型:

       - FXS模拟话机接口

       - SIP端IP话机接口

       - PCU光拉远接口

       - PAS广播功放接口

       - ISDN数字话机接口

       - MCS磁石话机接口

  支持内置录音、留言:

       - 全并发、混合录音、留言

           - web网页登录查听、下载

    结构性能

      设备尺寸:金属结构

  宽(2000mm)*深(600mm)*高(600mm)

  业务槽位:机柜每层不少于16个

  设备重量:

   - 整机+0业务板,约7.15kg

       - 整机+满配,约14.15kg

  供电模式:

      - 220vac/48vdc输入

      - 支持外接电瓶,浮充

      - 单机最大功耗200W

  运行环境:

      - 环境湿度10~95%

      - 运行环境-5°C~55°C

■    外箱包装尺寸

  宽(2050mm)*深(650mm)*高(650mm)



硬件规格

项目

描述

业务槽位

NMI槽位x1,MCU槽位x2,SCU槽位x1,业务槽位x16,PWR槽位x1(支持定制双PWR),支持多框级联。

设备尺寸

5U金属材质,445x312x221mm

质量

整机满配重量≤15KG。

最大配置

业务槽位x16,不同业务板卡共享业务槽位。

MCU板卡

适配MCU槽位,采用 4096 无阻塞时隙交换。它提供内存管理,平台接入,负责系统呼叫控制,信令追踪和数据管理。

SCU板卡

适配SCU槽位,将语音时隙、加密、解密传送至各业务板卡。

PWR板卡

适配PWR槽位,支持交流220V/直流48V电源输入供电。

VoIP板卡

适配SCU槽位,提供1个RJ45接口,单板可选配16、54、160、420路VoIP中继通道。

E1/T1板卡

适配业务槽位,提供1、2、4、8、16个E1/T1接口,支持PRI、7号、1号、QSIG等信令接口。

E/M板卡

适配业务槽位,支持1、2、4线E/M接口。

FXS单板

适配业务槽位,模拟用户单元,DB37接口,单板16容量。

FXO单板

适配业务槽位,模拟环路单元;DB37接口,单板16容量。

录音留言单板

适配业务槽位,提供录音留言功能,选配16~512路录音、留言并发。

IP用户板

适配业务槽位,单板支持16~1024 IP终端注册通话。


工作环境要求

工作环境温度-5℃~55℃

环境相对湿度≤95(非凝结)

海拔2000m以内性能无下降

主机可靠性

≥99.9995%

系统可靠性

≥99.9995%

软件规格

IP接入

支持静态IP、DHCP Client、PPPoE,WAN子接口。

协议信令

PRI、SS7、NGN SIP、IMS SIP协议。

编码类型

支持G.711a/u、G.729a、iLBC、G.723。

号码分析

呼出路由、主叫号码识别、被叫号码识别、号码变换、拨号规则、路由备份。

基本语音业务

内部分机呼叫:终端可以是模拟电话、IP话机、SIP软电话;

IMS/NGN呼叫:SIP中继与IMS/NGN或IPPBX互通。



 补充业务

总机组、话机报号/报时/报分机、主叫号码显示、主叫号码显示限制、呼叫权限控制、快捷拨号、分机录放音、免打扰、强拆、强插、叫醒、密码拨号、秘书业务、热线业务、遇忙回叫、无应答呼叫转移、无条件呼叫转移、遇忙呼叫转移、离线转移、呼叫等待、呼叫保持、三方通话、电话转接、黑名单、组呼、彩铃、一号通、接入式电话会议、会议、语音信箱、企业总机、话务台、队列、通话录音、通话计费、押金业务、卡号计费业务。

VoIP保障

动态抖动缓冲区(JITTER BUFFER)、语音侦测(VAD)、回音消除、舒适背景噪音生成(CNG)。

DTMF

支持RFC2833、SIP info和inband。

传真

T.30透传、T.38。

视频

基于SIP的点对点视频通话。

网络功能

静态路由、NAT、端口映射、DNS、NTP、DHCP服务,防火墙。

账户管理

分角色权限管理。

本地管理

界面化配置、版本升级/回退、数据备份和恢复、license管理。

远程管理

SNMP、TR069。

日志管理

操作日志、运行日志、用户日志、安全日志

告警管理

活动告警、历史告警查询
